雨水收集利用系統技術規范書

雨水處理統包括：截污沉淀裝置、雨水棄流過濾裝置、雨水儲存裝置、地埋一體水處理機、控制系統等。

產品必須經國家相關權威機構檢測出具相應合格的檢測報告。

本次雨水回用于綠地灌溉，供貨商應根據實際水質處理目標和國家再生水利用規范對灌溉綠地用水的水質要求，提供與技術要求給定的工藝相符的、更為詳細、合理、可行的工藝流程；可在技術要求給定的工藝中增加所需的其它處理工藝，再根據自身提供的工藝流程、技術條件與設計參數，來配置輔助處理單元和設備，并進行管路連接。

供貨商應對各系統進行整體設計，并承諾系統能夠達到或超過項目描述中的性能要求。

本技術要求僅提出雨水回用處理設備最基本的技術要求，不應理解成全部要求，供貨商應對技術要求進行完善和細化，保證滿足本技術要求的基本要求和由用戶確認的最終要求，提供符合工業制造標準的優質、成熟產品。

本次要求提供的雨水回用處理系統應全自動化正常運行。

供貨商應根據技術要求提供的詳細工藝流程、系統平面布置圖、雨水回用處理站占地面積、進出戶管線示意圖，提供（但不限于）本系統的詳細的設備高程圖、管道和儀表流程圖、主要設備材料清單。提供所選主要產品的完整設計圖，包括完整的設備清單、工藝流程圖、產品各部分功能、性能、荷載、維修、安裝、調試等資料；同時，還應提供主要設備和附件的生產產地說明、產品的制造材料、水頭損失以及壓力等級、設計計算書等資料，并報設計復核。

投標人須提供雨水回用處理設備相關的電氣控制柜（含液位計）、設備至控制柜之間的動力電纜和控制電纜。

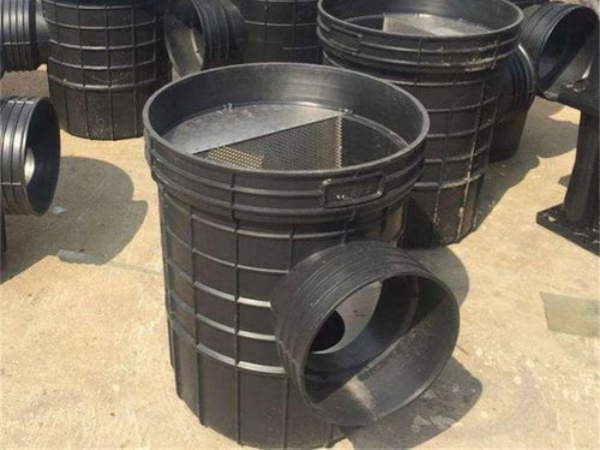

2）截污掛籃沉淀裝置技術要求：

設備要求：具有截污網及截污提籃，截污過濾網及截污提籃不得采用編織網結構或加筋編織網結構，需采用沖孔整體制而成，用于攔截大顆粒懸浮物，方便操作清掏。

3）雨水棄流過濾裝置技術要求：

設備要求：雨水棄流過濾裝置無需人工控制。

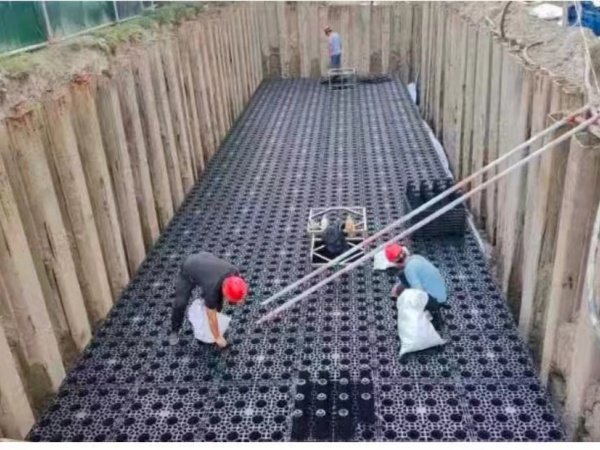

4）水池技術要求：

水池垂直承壓力不應小于450kN/m2，且應根據現場以及地質資料和埋深重新復核承壓能力是否滿足實際需求。

模塊之間連接方式必須穩定可靠，為保證上下及左右連接的穩定性，連接件需同時連接上下四個方向，確保水池的承壓結構緊密無可偏移縫隙。

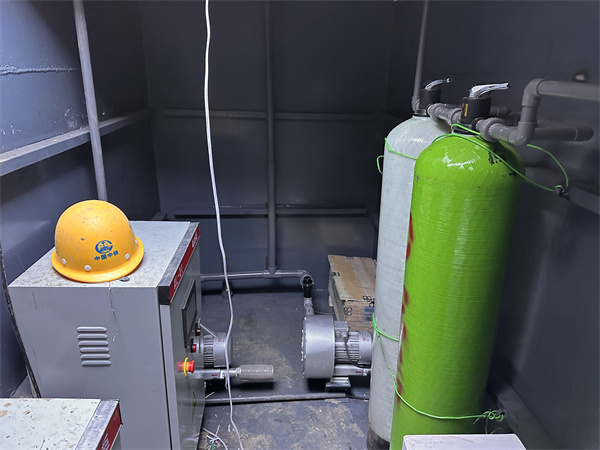

5）地埋雨水處理一體機技術要求：

（1）安裝方式：放置在磚砌設備坑內；

（2）內部構造：含有高速過濾裝置、加藥消毒系統、智能補水系統、壓力感應系統、手動反沖洗系統、泄壓回水系統、水量計量系統、排污系統、單開式防水檢修蓋、檢修爬梯、水流方向標識等。

（a）高速過濾裝置：全自動清洗過濾器采用不銹鋼材料制作，耐腐蝕，耐壓（正常工作壓力2.5~4kg/cm2）。出水濁度要求小于2NTU。

（b）加藥消毒系統：采用的是機電一體化結構形式，加藥裝置配有攪拌系統，加藥系統和自動控制系統?？刂葡到y可實現變頻控制，且可以實現就地控制、遠程自動控制、手動和自動相互轉換加藥。

（c）紫外線消毒器：采用高效率、高強度和長壽命的紫外C光發生裝置產生的強紫外C光照射水流。要求殺菌速度快、效率高、效果好，按水處理要求照射10s后，可以滿足殺死水中病菌、細菌，殺菌效率99.99%。

6）回用供水系統

回用供水系統，由2臺潛污泵組成。

所選潛水供水泵技術參數參見2.1.3節內容。

手動時可在控制箱或機房按鈕箱加低壓開關柜上操作，以電控箱操作為主，同時根據工藝要求，對有關設備自動控制。

7）雨水控制柜技術要求

設備要求：對雨水收集系統中蓄水池、清水池等的液位狀態進行監控；對雨水收集系統中的雨水提升泵、排污泵和供水水泵進行控制；當用水缺水時，自動啟動供水水泵供水。當清水池缺水時，自動啟動雨水提升泵補水；在雨水用完時，自動切換至自來水補水狀態，保證系統持續工作。

8）變頻控制柜技術要求

設備要求：變頻供水控制，應具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類啟動方式。

控制方式：可根據液位、壓力進行控制，根據液位的高、低變化，自動控制給排水泵的開、停。外接壓力表或壓力控制器，可根據管網壓力的變化自動開泵、關泵。

2）給排水系統（包括生活變頻供水裝置、雨水回用裝置）設備運行狀態信息監測包括但不限于以下，具體待設計聯絡階段確定：

（2）設備健康診斷功能

給排水及消防主要用電設備均需進行設備健康監測。風水電智慧運維邊緣計算系統需根據上傳的設備運行狀態和故障報警等信息進行設備健康度的診斷，生成設備健康度直觀數據，進行趨勢判斷，達到設備故障預警、預維修提示并能提供相應的操作指南和全生命周期維護報告。

裝配式消防泵組、穩壓泵組、生活變頻供水裝置、污水一體化處理裝置上傳的信息包括電流、電壓、開、關、流量、水壓、轉速和故障報警信息。機電智慧運維系統需根據以上信息進行設備運行時間統計和顯示、啟動頻率統計和顯示、操作次數統計和顯示、故障報警統計和顯示及其他相關的功能，生成設備健康度報告、全生命周期維護報告、進行趨勢判斷、故障預警并向設備所在停車場發布預警提示及檢修提示。

消防管網、給水管網、消防水池、高位消防水箱、生活水箱上傳的信息包括流量、壓力、液位高度的實時監測。風水電智慧運維邊緣計算系統需根據以上信息進行管網壓力的統計和顯示、管網流量的統計和顯示、消防水池、高位消防水箱、生活水箱液位高度的統計和顯示及其他相關的功能，系統自動生成流量報表，生成天、月、年的流量對比報表，給水管網異常預測、進行趨勢判斷并向設備所在地發布預警提示及檢修提示。

風水電智慧運維邊緣計算系統對設備主要部件監測數據內容包含但不限于以下內容，具體診斷類型待設計聯絡階段由設備廠家和智慧運維系統承包商協商確定。
