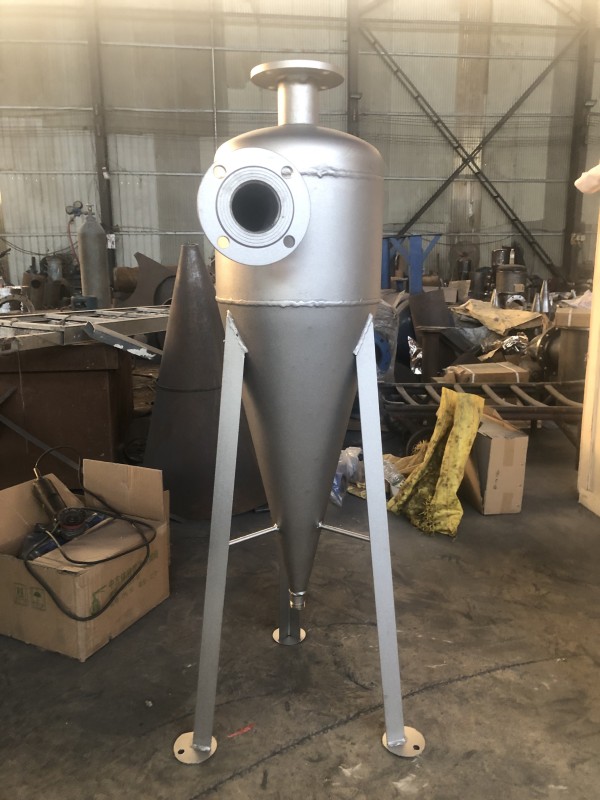

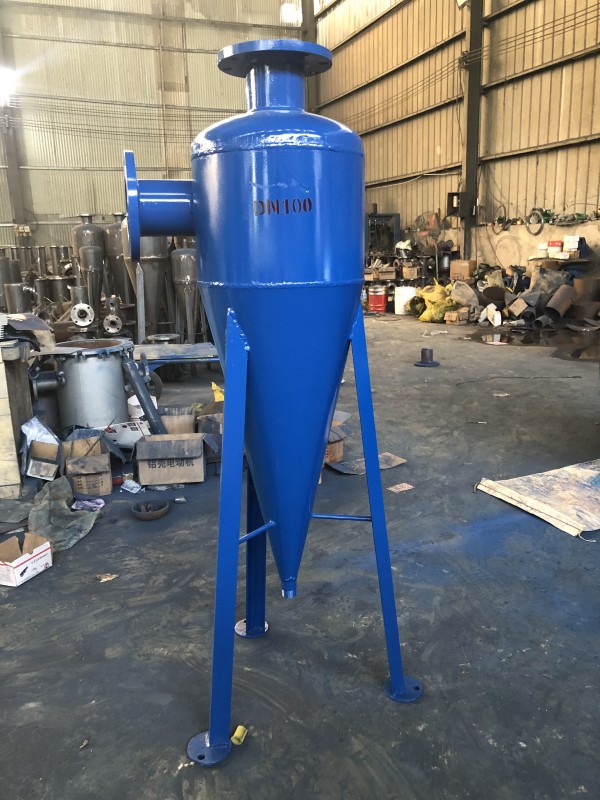

旋流除砂器是根據流體中的固體顆粒在除砂器里旋轉時的篩分原理制成，集旋流與過濾為一體，在水處理領域實現除砂、降濁、固液分離等。廣泛應用于水源熱泵、水處理、食品、醫藥等工業部門。河水、井水除砂，洗煤水、工業選礦、液體除氣以及非互溶液體的分離。
一、工作原理
旋流除污器是一種除污效率很高及清污及清污極其方便可靠的除污器，對應于平均容量為1.8g/cm3的鐵銹，泥沙等雜質，其分離粒徑為0.07mm.當粒徑為0.3mm時其除污效率可達97%。
旋流除砂器是利用離心分離的原理進行除砂的，由于進水管安裝在筒體的偏心位置，所以當水通過旋流除砂器進水管后，沿筒體的圓周切線方向形成斜向下的圓周流體，水流旋轉著向下推移，當水流到達椎體某部位后，轉而沿筒體軸心向上旋轉，后經出水管排出，沙粒在流體慣性離心力和自身重力作用下，沿椎體壁面落入設備下部錐形渣斗中，椎體下部設有構件防止沙粒向上泛起，當積累在渣斗中的沙粒到一定程度時，只要開啟手動蝶閥，雜物即可在水流作用下流出旋流除砂器，因此，這種除污器無需安裝前后閥門與旁通管及旁通閥，所以旋流除污器在占地面積和初投資上都相對節省。
旋流除污器可在運行中清污，即不必關閉水泵，在清污時，蝶閥緩慢開啟，先流出的是污水，接著是濁水，后是清水，清水流出的同時清洗了蝶閥閥體襯膠，因此，蝶閥關閉后不會漏水。
旋流除砂器（旋流除污器）的工作原理是利用離心分離進行除砂除污，進水口安裝在筒估的偏心位置，出水口安裝在筒體上方。旋流除砂器是一種除污垢及清洗極其方便可靠的產品，在運行中清污，清污時蝶閥慢慢打開，排出污水、濁水，清水流出時關閉蝶閥。旋流除砂器成本低，易安裝，體積小，處理能力高等優點，且可以多臺并連使用。
二、旋流除砂器處理效果
旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。
※ 除砂直徑：> 0.1mm；
※ 出水濁度：≤10度；
※ 進水壓力：≤0.25Mpa；
※ 工作溫度：常溫
三、旋流除砂器優點
旋流除砂器，廣泛應用于化工、環保、醫藥、食品、等諸多行業的液固分離。實踐證明，旋流除砂器是一種經濟有效，操作簡單，不需要維護，一次性投資，不耗能的綠色環保純物理法水處理設備，采購水處理設備就找山東夢之潔水處理設備有限公司。
※ 結構簡單，操作簡便，使用安全可靠，維護簡單。
※ 具有體積小，處理能力大，節省現場空間等優點。
※ 可在不間斷供水過程中清除水中的砂粒。
※體積小，處理能力大
※與擴大管、緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間等優點。
※不間斷供水
※可在不間斷供水過程中清除水中的砂粒。
※除砂效率高
※避免了其他除砂方式存在水質二次污染的現象，除砂效率高。
※在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。
四、規格和型號
|
旋流除砂器型號 |
處理量 |
進水壓力MPa |
外形尺寸 |
進水口（D1） |
出水口（D2） |
排污口（D3） |
||
|
D |
H |
h |
||||||
|
MZJ-XL-40 |
0-10 |
＞0.2 |
219 |
1100 |
800 |
40 |
50 |
32 |
|
MZJ-XL-50 |
10-20 |
＞0.2 |
273 |
1160 |
960 |
50 |
65 |
32 |
|
MZJ-XL-65 |
20-30 |
＞0.2 |
325 |
1200 |
980 |
65 |
80 |
32 |
|
MZJ-XL-80 |
30-50 |
＞0.25 |
377 |
1450 |
1200 |
80 |
100 |
40 |
|
MZJ-XL-100 |
50-80 |
＞0.25 |
425 |
1450 |
1200 |
100 |
125 |
40 |
|
MZJ-XL-125 |
80-120 |
＞0.25 |
425 |
1560 |
1230 |
125 |
150 |
40 |
|
MZJ-XL-150 |
120-180 |
＞0.3 |
480 |
1760 |
1300 |
150 |
200 |
50 |
|
MZJ-XL-200 |
180-260 |
＞0.3 |
530 |
1850 |
1450 |
200 |
250 |
50 |
|
MZJ-XL-250 |
260-400 |
＞0.3 |
630 |
2250 |
1600 |
250 |
300 |
80 |
|
MZJ-XL-300 |
400-650 |
＞0.3 |
738 |
1650 |
1400 |
300 |
300 |
80 |
|
MZJ-XL-350 |
650-900 |
＞0.3 |
830 |
1750 |
1450 |
350 |
350 |
100 |
|
MZJ-XL-400 |
900-1200 |
＞0.3 |
1000 |
2300 |
2000 |
400 |
400 |
125 |
旋流除砂器按照建設部標準化圖集標準，在多年實踐的基礎上進一步革新，除砂效果更理想。根據離心沉降和密度差的原理，當水流在一定的壓力從除砂器進口以切向進入設備，會產生強烈的旋轉運動， 由于砂水密度不同，在離心力、向心浮力、流體曳力作用下，使密度低的清水上升，由溢流口排出，密度大的砂沉降到底部并由排砂口排出，從而達到除砂的目的。在一定的范圍和條件下，除砂器進水壓力鹽越大，除砂率超高，并可多臺并聯使用。旋流除砂器廣泛應用于酒店井水凈化飲用水、地源熱泵、水處理、食品、醫藥等行業。
更多關于旋流除砂器的相關資料，可關注公司網站（www.sdrxscl.com）！
